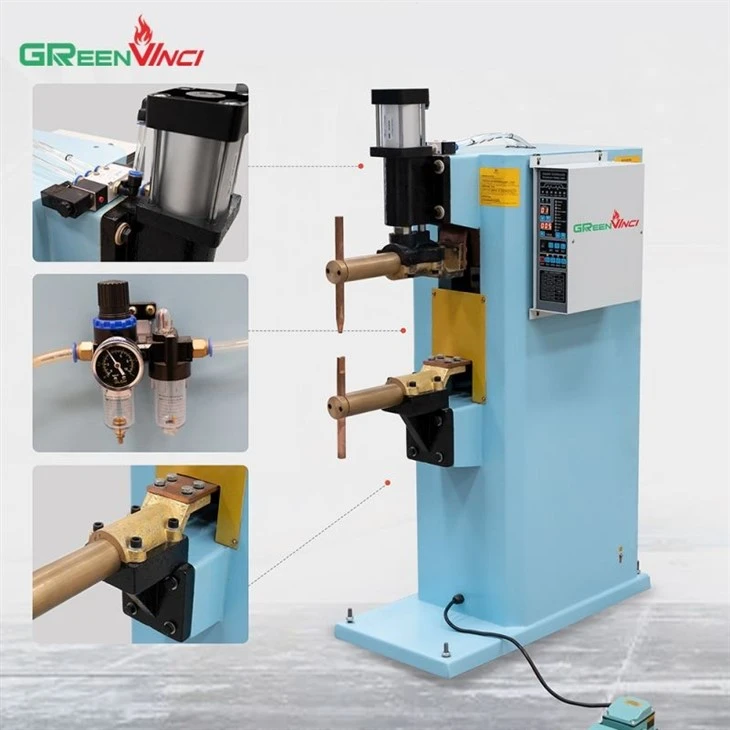

DN-25kw Spot Welding Machine

Paglalarawan ng Produkto

AngDN-25kw Spot Welding Machineay isang mataas na-power resistance spot welding machine na partikular na idinisenyo para sa pang-industriyang sheet metal welding. Gamit ang mahusay at teknolohiyang-nagtitipid ng enerhiya, nag-aalok ito ng mataas na lakas ng weld, kaaya-ayang resulta, at madaling operasyon. Ito ay malawakang ginagamit sa mga industriya tulad ng automotive manufacturing, hardware at appliances, at pagpoproseso ng sheet metal.

Mga parameter ng produkto

modelo:	YDN 25
Input	AC 380 V( 2 PH)
kapangyarihan	25 ( KW)
Rate ng load	0.25
Presyon	5 - 8 ( Mpa)
Upper electrode strokes	50 ( mm)
Mas mababang electrode stroke	0 ( mm)
Paglamig	Natural na paglamig
Net timbang	165 ( KG)
Dami	93 * 55 * 130
Layo ng extension ng electrode:	400 ( mm)
Distansya sa pagitan ng upper at lower electrodes:	250 ( mm)

Pangunahing Tampok

1. AngDN-25kw Spot Welding Machineay isang resistance welding machine, na kinokontrol ng isang microcomputer.

2. Ang prinsipyo ng hinang ay ang paggamit ng init ng paglaban at isang malaking halaga ng enerhiya ng pagpapapangit ng plastik ng lugar ng hinang mismo upang bumuo ng isang metal na bono na malapit sa distansya ng sala-sala sa pagitan ng dalawang metal na atomo na pinaghihiwalay at ipinahayag, at gumawa ng sapat na dami ng mga karaniwang butil sa magkasanib na ibabaw upang makakuha ng isang solder joint, weld, o butt joint.

3. Ang kasalukuyang laki at oras ng hinang ay maaaring iakma, at ang operasyon ay simple.

Pangkalahatang pag-troubleshoot

Kababalaghan	Dahilan	Pamamaraan ng Paghawak
Walang welding current output kapag pinindot ang foot pedal	1. Hindi naka-on ang power switch 2. Hindi magandang koneksyon ng travel switch (copper screw) 3. Ang welding/check seam ay nasa check status	1. I-on ang power switch 2. Bawasan ang distansya sa pagitan ng dalawang tansong electrodes at ayusin ang spring pressure para i-activate ang travel switch 3. Itakda ang welding/check seam sa welding status
Ang welding current ay hindi maaaring awtomatikong maputol	1. Nasira ang thyristor 2. Malfunction ng controller	1. Palitan ang thyristor 2. Suriin at ayusin ang controller
Hindi matatag ang kasalukuyang output	1. Ang pagbabagu-bago ng boltahe ng grid ay lumampas sa ±10% 2. Hindi matatag na presyon ng elektrod 3. Hindi magandang contact ng start switch (copper screw)	1. Maghintay hanggang ang pagbabagu-bago ng boltahe ng grid ay nasa loob ng ±10% bago magtrabaho 2. Ayusin ang presyon ng tagsibol 3. Linisin ang contact surface ng switch (copper screw)
Metal spatter	1. Hindi sapat na presyon ng elektrod 2. Matinding oksihenasyon ng electrode contact 3. Malubhang oksihenasyon ng ibabaw ng workpiece	1. Ayusin ang presyon ng tagsibol 2. Ayusin ang elektrod 3. Linisin ang workpiece

Pag-install ng Welding Machine

1. Ang DN-25kw Spot Welding Machine dapat ilagay sa isang hindi-pahilig na lokasyon, sinigurado ng mga anchor screw, at i-ground gamit ang isang 10mm² na copper core wire.

2. Pag-install ng Elektrisidad: Gumagamit ang makinang ito ng dalawang-phase 380V input. Pumili ng mga cable na may iba't ibang diameter ng wire at circuit breaker batay sa kapangyarihan ng welding machine.

10kVA-25kVA: Gumamit ng 6-16mm² na copper core cable at isang 40-100A circuit breaker.

25kVA-63kVA: Gumamit ng 16-25mm² na copper core cable at isang 100-200A circuit breaker.

Mga Kinakailangan: Siguraduhin na ang mga nuts na nagse-secure sa mga cable ay mahigpit na mahigpit upang maiwasan ang mga spark at sobrang init. Ang circuit breaker ay dapat na naka-install humigit-kumulang 150mm sa itaas ng lupa at hindi bababa sa 3m mula sa operator. Ang welding machine input cable ay dapat na konektado sa terminal na may markang "INPUT" sa power board sa loob ng makina.

3. Pagsasaayos ng Presyon para sa Pedal-Mga Naka-mount na Machine: Ang isang pressure spring ay naka-install sa vertical foot pressure lever sa loob ng welding machine. Ang pagsasaayos ng presyon ng tagsibol ay nag-aayos ng presyon ng hinang. Ang start switch ay naka-mount din sa vertical pressure lever na ito.

4. Powering On: Bago i-on, tingnan kung ang lahat ng mga bahagi ay konektado nang tama. Pagkatapos, i-off ang air switch at ang power switch ng controller. I-off ang air switch sa pinahabang downtime.
